感應加熱用 高壓諧振模塊系列
- 產品簡介：
- 問：BM電容器電壓單位是什么?
- 答：BM電容器電壓單位有：VAC(交流電壓)和VDC(直流電壓)。
- 問：BM電容器的主要參數是什么?
- 答：BM電容器的主要參數有容量和電壓。
- 問：BM電容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么類型的電容?
- 答：BM電容中MKPH表示的是高壓諧振電容器;MKPH-R表示的是工業類諧振電容器;MKPH-S表示的是工業類緩沖吸收電容器;MKP-L表示的是工業類濾波電容器。
- 問：BM電容器上印的標示各表示什么意思?
- 答：BM電容器有多個類型的電容，我們以幾個典型類型的印字來說明一下。
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器常規外表顏色表示什么意思?
- 答：BM電容器為了區分環保產品和非環保產品，對電容器外表以不同的顏色來表示。其中黑色表示非環保產品;藍色、灰白色、黃色、褐色表示環保產品。
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
- 問：BM電容器中的P0和P2表示的是什么意思?
- 答：答：BM電容器中的P0表示不防爆，P2表示防爆。安全膜類電容防爆原理，金屬化電極采用微保險絲網狀結構(如圖一)，在電容運行發生故障時，通過微保險絲斷開，自動切斷電源，從而防止故障擴大，達到自我安全保護目的。
產品詳情
聯系我們
產品展示
.jpg)
產品說明：
 |
|

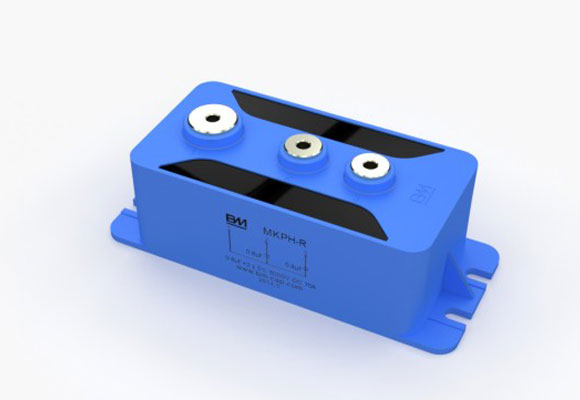

半橋模塊式結構
|
|
|
 |
|
全橋模塊式結構
|
★特點
□阻燃PBT塑殼封裝、阻燃環氧灌封
□具有耐壓高、過電流能力強、溫升低、頻率特性好
□等效串聯電阻小、雜散電感低
□安裝簡便、靈活
★應用場合
□ 廣泛應用于商用電磁灶、工業感應加熱設備等電力電子設備中在諧振電路使用
★技術要求
|
引用標準 |
GB/3984，IEC60110 |
|
氣候類別 |
40/105/21 |
|
工作溫度范圍（外殼） |
-40～105℃ |
|
電壓范圍 |
1600～6000V.DC |
|
容量范圍 |
0.1～10μF |
|
容量允許偏差 |
±5%（J）/±10%（K） |
|
損耗角正切值 |
10×10-4 |
|
耐電壓 |
1.5Un（60S，20±5℃） |
|
絕緣電阻 |
≥5000S(500VDC,60S) |
|
過電壓 |
1.1Un 30% of on-load-dur.·0 |
|
1.15Un 30min/day |
|
|
1.2Un 5min/day |
|
|
1.3Un 1min/day |
|
|
最高使用海拔 |
2000m |
|
預期壽命 |
20 000h（Un，θhs=70℃） |
|
失效率 |
50FIT |
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響
|
半橋諧振式 2000VDC |
||||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak （A） |
ESR@10KHz(mΩ) |
推薦使用設備功率KW |
Part number |
|||
|
L |
B |
H |
L2 |
|||||||
|
2×0.68 |
178 |
78 |
35 |
153 |
2×70 |
1000 |
680 |
16 |
15~25 |
1GRZ468-2D2000-- |
|
2×1.0 |
178 |
78 |
35 |
153 |
2×80 |
1000 |
1000 |
11 |
15~30 |
1GRZ510-2D2000-- |
|
2×1.2 |
178 |
78 |
35 |
153 |
2×70 |
1000 |
1200 |
9.5 |
15~30 |
1GRZ512-2D2000-- |
|
2×1.4 |
178 |
78 |
35 |
153 |
2×80 |
1000 |
1400 |
8 |
15~30 |
1GRZ514-2D2000-- |
|
2×1.6 |
178 |
78 |
35 |
153 |
2×80 |
1000 |
1600 |
7 |
25~30 |
1GRZ516-2D2000-- |
|
2×1.9 |
178 |
78 |
35 |
153 |
2×80 |
1000 |
1900 |
5 |
25~30 |
1GRZ519-2D2000-- |
|
半橋諧振式 3000VDC |
||||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@50KHz（A） |
dv/dt (V/μs) |
Ipeak （A） |
ESR@10KHz(mΩ) |
推薦使用設備功率 |
Part number |
|||
|
L |
B |
H |
L2 |
|||||||
|
2×0.5 |
155 |
65 |
45 |
125 |
2×60 |
1200 |
600 |
10 |
10~15 |
1GRZ450-2D3000-- |
|
2×0.6 |
155 |
65 |
45 |
125 |
2×60 |
1200 |
720 |
8 |
15~20 |
1GRZ460-2D3000-- |
|
2×0.7 |
155 |
65 |
45 |
125 |
2×60 |
1200 |
840 |
7 |
15~20 |
1GRZ470-2D3000-- |
|
2×0.8 |
175 |
74 |
45 |
145 |
2×70 |
1200 |
960 |
6 |
15~20 |
1GRZ480-2D3000-- |
|
2×0.9 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1080 |
5.5 |
25~30 |
1GRZ490-2D3000-- |
|
2×1.0 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1200 |
5 |
25~30 |
1GRZ510-2D3000-- |
|
2×1.2 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1440 |
4 |
25~30 |
1GRZ512-2D3000-- |
|
2×1.3 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1560 |
3.5 |
25~30 |
1GRZ513-2D3000-- |
|
2×1.4 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1680 |
3 |
25~30 |
1GRZ514-2D3000-- |
|
2×1.5 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1800 |
3 |
25~30 |
1GRZ515-2D3000-- |
|
全橋諧振式 3600~4000VDC |
|||||||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak （A） |
ESR@10KHz(mΩ) |
Part number |
|||||||
|
L |
B |
H |
L2 |
L3 |
P |
D |
M |
||||||
|
0.30 |
175 |
75 |
30 |
145 |
161.5 |
56 |
15 |
M6 |
70 |
1000 |
300 |
16 |
1GRZ430D4000-02 |
|
0.60 |
155 |
65 |
46 |
125 |
141.5 |
56 |
15 |
M6 |
100 |
1000 |
600 |
8.0 |
1GRZ460D3600-01 |
|
0.70 |
155 |
65 |
46 |
125 |
141.5 |
56 |
15 |
M6 |
100 |
1000 |
700 |
7.0 |
1GRZ470D3600-02 |
|
0.80 |
155 |
65 |
46 |
125 |
141.5 |
56 |
15 |
M6 |
100 |
1000 |
800 |
6.0 |
1GRZ480D3600--- |
|
0.90 |
155 |
65 |
46 |
125 |
141.5 |
56 |
15 |
M6 |
100 |
1000 |
900 |
5.5 |
1GRZ490D3600--- |
|
1.0 |
155 |
65 |
46 |
125 |
141.5 |
56 |
15 |
M6 |
100 |
1000 |
1000 |
5.0 |
1GRZ510D3600--- |
|
1.2 |
175 |
74 |
46 |
145 |
161.5 |
56 |
15 |
M6 |
100 |
1000 |
1200 |
4.0 |
1GRZ512D3600--- |
|
1.4 |
175 |
74 |
46 |
145 |
161.5 |
56 |
15 |
M6 |
100 |
1000 |
1300 |
4.0 |
1GRZ514D3600--- |
|
全橋諧振式 6000VDC |
|||||||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@50KHz（A） |
dv/dt (V/μs) |
Ipeak （A） |
ESR@10KHz(mΩ) |
Part number |
|||||||
|
L |
B |
H |
L2 |
L3 |
P |
D |
M |
||||||
|
0.43 |
195 |
84 |
45 |
165 |
181.5 |
80 |
20 |
M8 |
80 |
1200 |
516 |
15 |
1GRZ443D6000-01 |
|
0.50 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
600 |
13 |
1GRZ450D6000-01 |
|
0.85 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
1020 |
7.5 |
1GRZ485D6000-01 |
|
1.0 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
1200 |
6.5 |
1GRZ510D6000-01 |
|
1.1 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
1320 |
6.0 |
1GRZ511D6000-01 |
|
1.2 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
1440 |
5.5 |
1GRZ512D6000-01 |
|
1.3 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
1560 |
5.0 |
1GRZ513D6000-01 |
